viernes, 26 de diciembre de 2008

MK1 Custom 3ª Entrega

Después de tantos días sin escribir nada, incluso sin poder trabajar en el proyecto, hoy por fin voy a poner algunos de los adelantos que va teniendo la replica, he tenido tiempo para pensar y probar cambios que espero que funcione mejor tanto estéticamente como funcional.

Lo primero sera los cambios en la madera, he cambiado el guardamanos totalmente, he cortado uno nuevo mas largo y mas grueso, con mejor tacto, además de incorporar una pieza de aluminio donde va ir anclado el raíl o ris de bipode que también fabrique.
El montaje muy sencillo, dos tornillos allen con el cañón y un tornillo en el cuerpo de la replica, el bipode ira incrustado en el mismo guardamanos en dos piezas.
La culata ya esta lijada y a falta de tintar, le pondré dos piezas de goma reguladas en distancia y altura


Siguiendo con los cambios y adelantos, le toco el turno a la cámara hop up, pues viendo que la que traía no era muy funcional que digamos, decidí ponerle un hop up mas, osea que tendríamos dos cámaras hop up por así decirlo, la primera solo se encargara de recibir y darle el impulso a la bola, la segunda actuara sobre la bola, la primera que construí actuaba sobre un trozo de goma hop dura de guarder y al final las bolas terminaban rompiendo la goma, además de la perdida considerable de fps, así que decidí hacer otra prueba, se me ocurrió utilizar un trozo de junta torica que son duras, pues con el cuadrado de aluminio de 12x12, hice un taladro por donde entrara el cañón muy ajustado y haciendo otro taladro para que la junta torica pasara y actuara en el interior del cañón, todo sellado con junta universal para hacer las pruebas.
El resultado fue bueno, incluso mejor que la primera pieza que había hecho, en la ultima foto vereis la primera pieza junto a las dos piezas que están en pruebas en este momento.



Bueno ahora le toca el turno al bipode que va a llevar, como quería utilizar el que trae el l96 o el tipo harris del m700, construí un rail o ris que pudiera alojar a cualquiera de los dos
En el guardamanos va ir anclado un cuadrado de aluminio de 12x12mm por 50mm de largo, atornillado con tirafondos, el rail va ir atornillado al cuadrado con tornillos allen de dn4 x 15mm de largo.
El rail o ris, esta hecho en pletina de aluminio de 20x5mm y 50 mm de largo, con dos canales uno de 4 mm de ancho y otro de 6 para que los tornillos entren justos y no se muevan



Espero proximamente subir mas adelanto y a ver si para la partida del 17 de enero puedo probarla en el campo

saludos

lunes, 1 de diciembre de 2008

MK1 Custom 2ª Entrega

Y volviendo a la modificacion de la MK1, hoy le toca el turno al cañón, tanto exterior como al de precisión, en varias web hay posibilidad de adquirir un cañón externo de 23" que viene con el cañón interior, solo es llegar y montar pero tome la decisión de hacerlo yo mismo, vamos a ver que tal queda.

Cañón de precisión

Aprovechando un cañón de 6.03 que tenia guardado en el armario me decidí a modificarlo y adaptarlo para que encajara en la MK1.
Materiales: Cañón de 6.03, taladro, lima plana, sierra de corte, aceite lubricante, y un pie para poner el taladro en vertical y horizontal.

El cañón que viene con la Mk1 de casa es 1mm menor de diámetro exterior que los cañones normales de precisión, así que montando el taladro en horizontal y haciendo girar el cañón a buena velocidad con una lima de metales rebaje la entrada del cañón para que aceptara la cámara hop, luego con la sierra le hice las muescas a la misma medida que el cañon original y por ultimo el taladro donde encaja la diminuta goma hop up. Ahora tengo un cañón 12 cms mas largo y de 6.03, esperemos que sirva de algo este upgrade.
Como comenta hari lo mas difícil va ser aprovechar esta goma hop up que es muy mala a mi parecer, si veo que no queda útil, trataré de adaptar una goma hop up adelantada, por hacer pruebas que no quede.
Al final del nuevo cañón le hice una rebaja para que no se quedara nada malo después del corte (ver detalle en la foto)





Cañón externo o Silenciador

Materiales: Tubo de aluminio 25mm, tubo hierro 12mm, cinta, Barrita arregla todo, un par de arandelas, corta tubos.
Montando el cañón de precisión nuevo y midiendo el sobrante sque las nuevas medidas para cortar el tubo de 25mm, corte el tubo de 12mm 7cms mas corto le puse las arandelas y las ajuste con cinta, luego en el final donde quedara visible le puse barrita arregla todo, espere a que secara y lijando hasta ver las paredes del tubo, al final del cañón exterior de la MK1 tiene don agujero donde atornillare el nuevo cañón o silenciado o como quiera llamarlo, a falta de pintura ya el cañón quedara terminado




3º Pruebas con el nuevo cañón

Cuando compre la MK1 tome mediciones con mi crono, un BIG DRAGON 9600

Pruebas: agosto 2008
bolas de 0.20 (cortesía de mi amigo wilko)
gas Amarillo BEGADI
MK1 de casa, sacada de la caja y cargada
Temperatura 20º interior (casa de wilko)

1ª bola=580fps
2ªbola=577fps
3ºbola=579fps
4ºbola=565fps

Pruebas: 1 diciembre 2008
Bolas de 0.25 (solo uso bolas de 0.25 hacia arriba)
gas amarillo BEGADI
MK1 Custom, cañón 6.03 y 12 cms mas largo
Sellado de cámara hop up con nural junta universal
Temperatura 16º interior (mi casa)

1ªbola=577
2ªbola=578
3ªbola=574



Bueno por hoy se queda esto así, ahora viene lo mas difícil, controlar la excesiva potencia y que la goma hop up actúe y no haga la bola ciada en picado, aunque todos sabemos los problemas del gas en estas épocas tan frías, conclusiones de hoy, puff difícil sacarlas hasta no tener una temperatura parecida a las de la primera prueba no sabremos si los 578fps son reales

saludos y seguir posteando comentarios e ideas que me ayudaran!!

by FIJO colosus soldiers

lunes, 17 de noviembre de 2008

MK1 custom by FIJO

Bueno lo primero quería explicar mas o menos por que hacer un lavado de cara a una replica como la MK1, la verdad la compre por probarla y como salia bien de precio comprandola junto a mis compis de la asociación pues a pedir.
La verdad su apariencia no es la mas ideal para un sniper y su funcionalidad también deja mucho que desear, así que por eso me decidí a meterle mano.
Que quiero hacer? pues aprovechar la excesiva potencia de salida que tiene para crear un sniper decente, no creo que logre demasiada precisión pero tratare de dejarla lo mas fina posible, dándole un aire mas agresivo o por lo menos que paresca mas un rifle de francotirador.

Nombre: KJW MK1
Potencia de salida: 500 fps 0.20gr , he llegado a medir picos de 580 fps con gas amarillo
Peso: 1.5 kilos
Capacidad del cargador: 17 Bolas 6mm
Tipo: gas
Hop up: regulable
Alcance efectivo: 60/70 metros

i INICIO DE PROYECTO


Empezamos, aquí están los primeros bocetos para ver como se puede quedar, ahora a tomar medidas y pasarlas a la madera que sera en lo primero que trabajare.

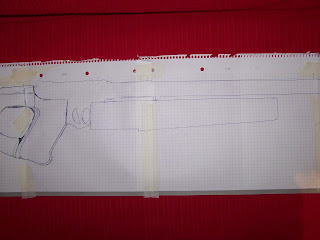

Aquí 4 folios de cuadriculas en los cuales trabajare para definir medidas y funciones de la replica, por encima tendrá 98 cm con la culata regulable cerrada.
Lo único que comprare sera el cañón de 23" pulgadas para darle un poco mas de alcance, lo malo es que no especifican el diámetro interior, y adaptarle un cañón de precision es casi imposible ya que no hay cámara hop up adaptable, el cañón que trae lleva dos muescas y dos arandelas que retienen un muelle y no existe goma hop up es solo un trozo de goma que hace efecto en la bola
Por hoy lo dejo tratare de agregar novedades pronto, saludos

Seguimos con el trabajo, lo primero era buscar una madera que fuera dura y dejara betas al pintarla y me decidi por el abeto (muy dificil de trabajar) hay que tener mucho cuidado, al ser tan duro se astilla muy facilmente y hay que darle mucha lija para dejarlo pulido pues es muy aspero al tacto y a la vista.
Pase las medidas del dibujo a la madera marcando los cortes y taladros y despues de usar la caladora y el taladro de pie, me dedique con un formon a trabajar las cjas y demas, a la hora de adaptar el pistolete me dio mucho trabajo por la forma que tiene.
El guardamanos ya lo estoy trabajando tambien, ya tiene la caja del cargador hecha y marcado donde va ir el bipode en un ris, al final decidi no comprar el cañon de 23" pues un compi de la asociacion lo tiene y n tiene los resulatdos esperados, asi que me fabricare el out barrel y el cañon con un prometeus de 6.03 que tengo muerto de risa.
Aqui dejo unas fotos del trabajito a ver como va quedando.

Dejar vuestros comentarios e ideas por favor me ayudaran muchisimo
